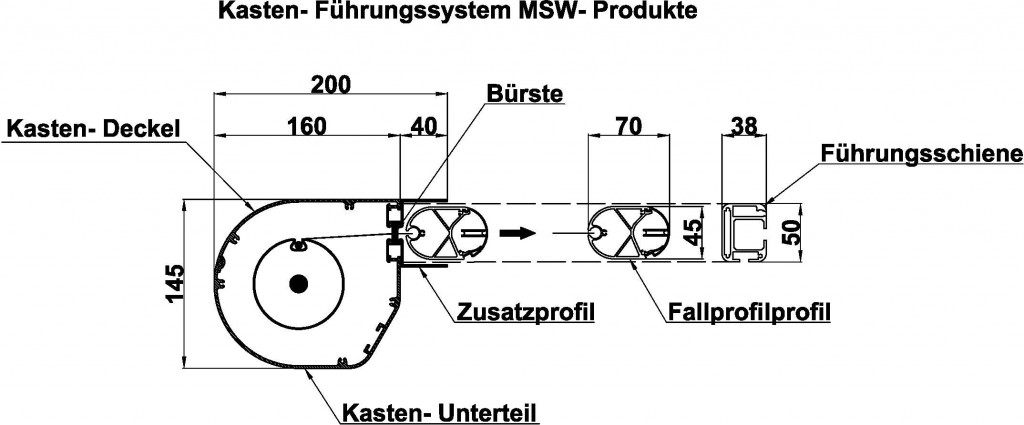

Alle MSW Serien erhalten den gleichen Kasten und die gleichen Führungen. Kastenhöhe 150 mm, Kastentiefe 200 mm.
Führungen 38 x 50 mm.
Der Kasten wird von den Führungen getragen und muss nur bei Überbreite, ( ab 5000 mm ) zusätzlich gestützt werden.
Das System wird grundsätzlich mit dem eingebauten Gegenzug im Werk Probeläufen unterzogen. Alle MSW Produkte sind in ihren Endlagen eingestellt, Zugseile vormontiert. Es muss kein Gegenzug auf der Baustelle eingefädelt werden.
Die normale Montagezeit für eine MSW Markise dauert vor Ort max. eine Stunde mit 2 Monteuren.

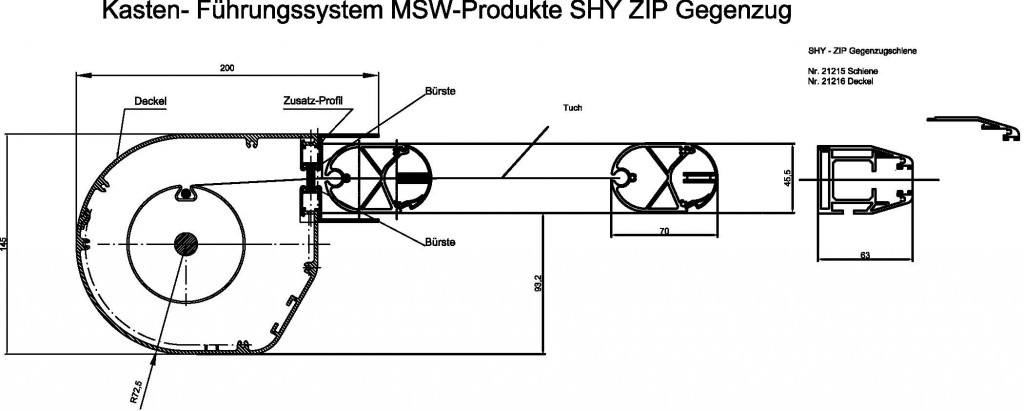

Die MSW 1000 SZ wird wie die MSW 1000 montiert. Bei der MSW 1000 SZ wird der Stoff seitlich in Schienen geführt. So kann dieses System Windstärken bis 16 m/Sek. standhalten. Die MSW 1000 SZ wird auch als horizontale Verdunkelung innen eingesetzt.
Überkopfmontagen problemlos möglich.
Durch das Bürstendichtungssystem im Kasten wird das Tuch immer achsial ausgefahren. Verschmutzung wird beim Einfahren des Tuches abgestreift. Der Gegenzug ist immer erreichbar. Er liegt im Ausfallprofil das mit einem abnehmbaren Deckel versehen ist. Dazu ist es nicht erforderlich, die Markise auszufahren.
Die empfohlene Fußhöhe sollte 100 mm nicht unterschreiten. Bei Überkopfmontage 60 mm.Ab einem Ausfall von 3,5 m wird ein Tuchleitrohr eingesetzt.Bei der MSW 1000 SZ ab einer Breite von 3500 mm und einem Ausfall von 4500 mm empfehlenswert.
Bei Dreiecken oder Trapezen ist der Gegenzug mittels einer Torsionsfederwelle erforderlich, da diese in der Regel von unten nach oben ausfahren.
Hier wird zwingend vorgegeben, dass eine Wartung und Nachstellung der Motorendlagen vorzunehmen ist. Seildehnung kann nicht verhindert werden. Sie bekommen immer die entsprechenden Montageanleitungen Betriebsanleitungen und Wartungsvorschriften mit der Lieferung.
Befestigungsmöglichkeiten

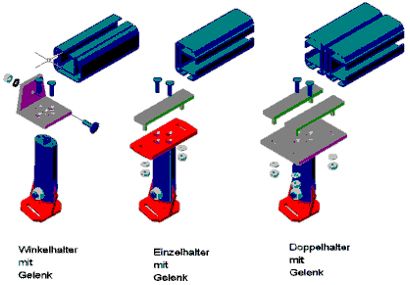

Links dargestellt Sonderfüße mit Neigungsmöglichkeit der Halter. Die Schienenbefestigung erfolgt durch Edelstahl Schlossschrauben M6 durch die Halterplatte. Diese Variation gehört nicht zum Standardlieferprogramm.

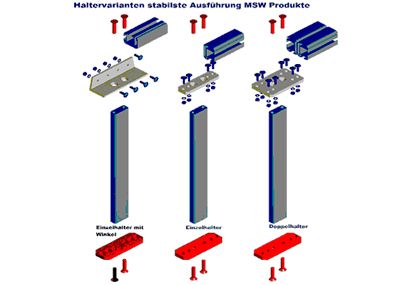

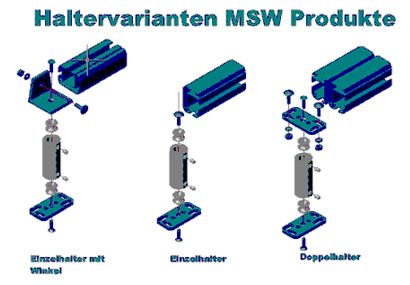

Standard-Füße
-
Liegende Schiene
-
Stehende Einzelschiene
-
Stehende Doppelschiene.
Das Zwischenrohr wurde zwischenzeitlich modifiziert und hat nun die Abmessung 22 x 44 mm, rechteckig mit abgerundeten Kanten.
