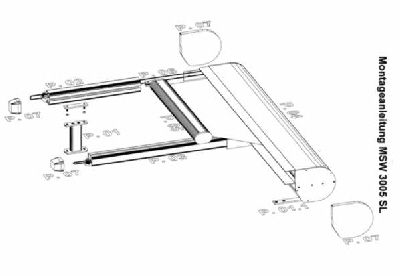

Die MSW 3005 SL hat seitlich eine stehende Schiene und eine eingerückte Schiene, über die das Ausfallprofil mittels Laufwagen geführt wird.
Max. Größen: 4500 mm breit, bis 6000 mm Ausfall.

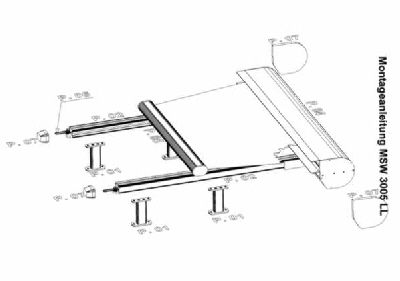

Die MSW 3005 LL hat zwei liegende Schienen wie die MSW 1005, die beliebig angeordnet werden können. Diese Anlage eignet sich besonders für asymmetrische Dach- und Fensterflächen.
Abmessungen wie 3005 SL.
Die Leistungsmerkmale Ihres Produkts auf einen Blick:

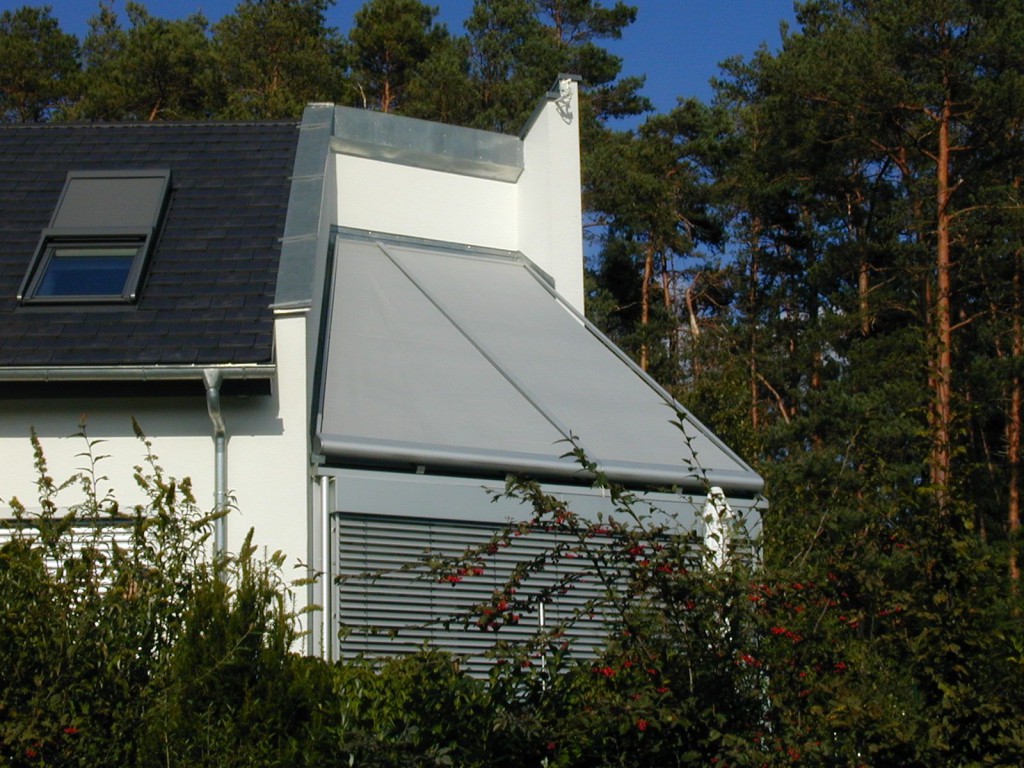

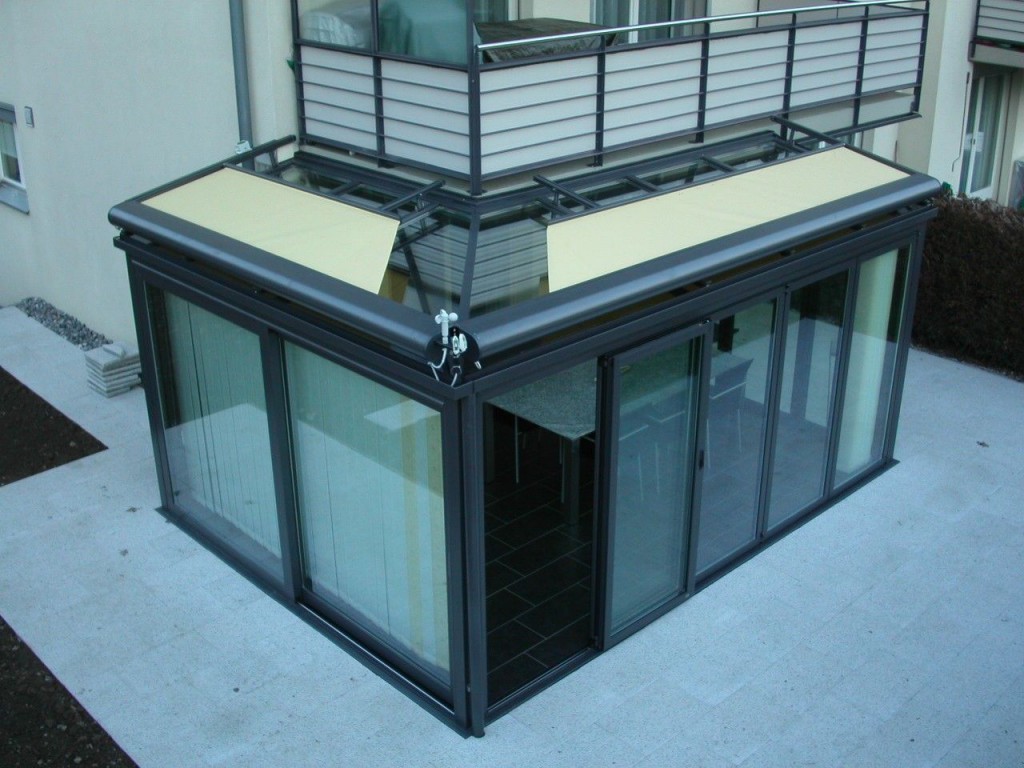

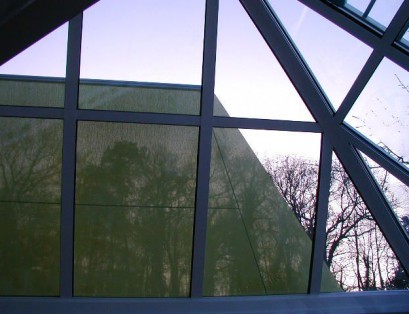

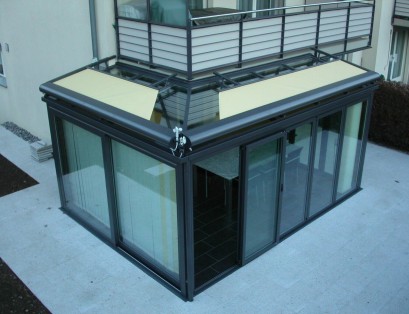

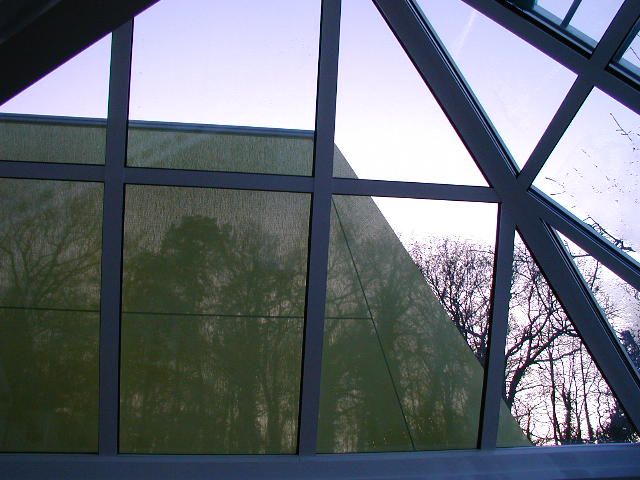

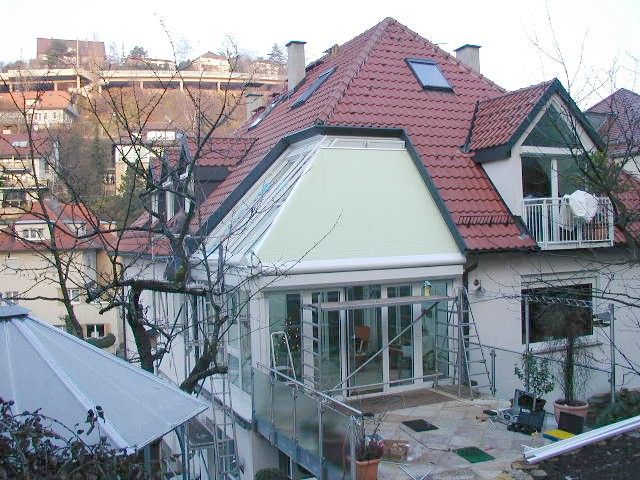

- Geradeläufige Wintergartenbeschattung einseitig oder beidseitig schräg, mit unterschiedlich angeordneten Führungsschienen – Gegenzugprinzip. Die Führungsschienen können an einer Seite seitlich, sowie am Kasten variabel angeordnet werden. Beide Führungen können auch unterschiedlich eingerückt sein, so dass ein Fallprofil oberhalb der Führungen geführt wird und beide Tuchkanten schräg sind. Die Tuchkanten müssen nicht gleichschenkelig sein..
- Der Markisenkasten wird von den Führungsschienen getragen und benötigt seitlich zusätzliche Befestigung. Überkopf ( 01 ) stehenden Anlagen sind bei diesem Typ nicht möglich. Die maximale Breite beträgt 5,0 m. Sonderbreiten je nach Ausfall möglich.
- Tuchwelle innen liegend mit Torsionsfederprinzip als durchlaufende Achse mit Wickelscheiben zur Erreichung der notwendigen Tuchspannung. Standard Gegenzug mit Zugfedern im Ausfallprofil.
- Bemaßungsangaben sind in der Breite Außenkante Kasten, in dem Ausfallweg Hinterkante Kasten bis Vorderkante Führungsschiene.
- Windlastträger: Bei Ausfall von mehr als 3,0 m wird ein Windlastträger 50 mm Durchmesser eingesetzt. Bei schrägen Tuchkanten ist ein Einsatz von Tuchleitrohren im Ausfallweg möglich.
- Horizontale Windlastträger mit Lager aus technischem Kunststoff mit Edelstahlachse und DU Gleitlagern.
- Vertikale Tuchleitrohre feststehend.
- Führungsschienen und Kastenseitenteile sind Flächenbündig und erlauben so die Montage ohne Luftzwischenräume.
- Abstandhalter der Führungsschienen sind Standard 105 mm hoch bei seitlichen Führungen und 67 mm bei einer eingerückten Führung. Abstandhalter können auf Wunsch von 95 – 250 mm ausgelegt werden.
